Перекрытия

На несущих стенах Izodom можно изготавливать перекрытия любого типа

Толстая бетонная несущая стена может переносить нагрузки даже очень тяжелых решений, таких, как сборные плиты перекрытия, ребристые перекрытия, бетонные перекрытия, выливаемые на месте. Однако уже несколько лет отказываются от тяжелых трудоемких технологий, а переходят к легким, простым и быстрым в монтаже, а также обеспечивающим необходимую термическую и акустическую изоляцию.

Izodom предлагает использование исключительно легких и изолирующих перекрытий собственного производства. Элементы перекрытия опалубки укладываются в рядах таким образом, чтобы между рядами через каждые 75cм получались специальные углубления. В этих углублениях помещают, главным образом, армирование балок перекрытия. Такое армирование можно заказать в Izodom – это комплект решеток, состоящих из стальных стержней длиной подобранной соответственно для конкретного проекта. Армирование плиты перекрытия – это чаще всего сетка с ячейками 20cм x 25cм из проволоки диаметром 5мм или 6мм, которая укладывается сверху фасонных элементов перекрытия. Сетки можно купить в местных строительных магазинах.

Подготовленное перекрытие заливается бетоном толщиной 5 или больше сантиметров, в зависимости от проекта, выше верхних элементов перекрытия. Таким образом мы получаем панельно-ребровую конструкцию: плита перекрытия в несколько сантиметров, армированная сеткой, которая поддерживается на железобетонных ребрах. Грузоподъемность этой конструкции подбирается всегда конструктором. При нагрузках более, чем 150кН/м2 грузоподъемность перекрытия можно увеличить, подбирая бетон высшего класса, поднимая высоту конструкции балки или увеличивая количество армирования ребра.
Все системы стеновых элементов, не зависимо от внешней толщины слоя изоляции, содержат фасонный элемент MP – "элемент поддержки перекрытия". Этот элемент оснащен исключительно наружной стенкой опалубки для сохранения сплошной термической изоляции, одновременно поддерживая конструкцию перекрытия на бетонной несущей стене. Элементы MP позволяют удобно уложить армирование венца перед заливкой перекрытия бетоном. Дополнительным преимуществом этого решения является то, что плита перекрытия образует монолитное соединение с конструкцией стен, а внешний слой термической изоляции не нарушается в плоскости перекрытия.
Перекрытия с пролетами более 5,50м требуют использования пяти-сантиметровой толщины перекрывающихся элементов, увеличивающих высоту несущих ребер, а одновременно увеличивающих общую высоту перекрытия.

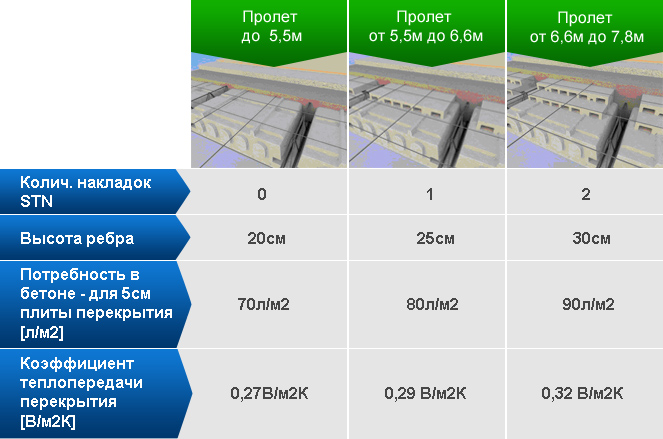

Таблица, представляющая конструкторские высоты перекрытий в зависимости от их пролетов.
Перекрытие Izodom – перед заливкой бетоном. Ряды фасонных элементов с расположенными между ними сборными решетками, но не покрытые еще сеткой, армирующей плиту.
Фотография представляет перекрытие после заливки бетоном. На его краях видны замки элементов MP готовые для замыкания со стенными элементами очередного этажа. Из плиты перекрытия выведена коммуникация – в местах, в которых предвидится вознесение стен очередного этажа.
Существует несколько способов отделки перекрытий Izodom. Самый популярный метод - наложение гипсовой штукатурки на мокро или установка гипсо-картона. Гипсо-картонные листы следует клеить к фасонным элементам перекрытия и использовать болты, которые крепятся перед их заливкой к деревянным балкам, расположенным в нижней части ребер.
Воздвигая стены по технологии Izodom с уверенностью можно использовать любые решения перекрытий.
Элементы деревянных перекрытий требуют использования влагостойкой изоляции в месте соприкосновения с бетоном.
На фотографии пример совмещенного покрытия и жилой чердак с напольным отоплением – Италия, Милан, 2009.
Традиционные залитые перекрытия - тяжелые, требуют использования большого количества подпор, а их изготовление трудоемкое (Болгария):
Сборные перекрытия являются очень быстрым решением, но требуют применение крана (Марокко).
