Fundação
É óbvio que o investimento em isolamento de parede compensa
As placas de isolamento da fundação são os mais novos produtos oferecidos pela Izodom 2000 Polska, e podem ser utilizadas com sucesso ao invés de bases contínuas tradicionais e paredes de fundação. Trata-se de uma laje de concreto moldada no local de construção e reforçada com barras de aço clássico ou reforço de fibra de aço.
Elementos básicos de cofragem produzidos pela Izodom são utilizados na sua execução. Estes permitem a obtenção de formas variadas de lajes de acordo com o desenho da estrutura a ser construída. O engenheiro deve decidir sobre a classe de concreto e a quantidade de reforço de fibra de aço.
A espessura da laje é de 25 cm. Em casos excepcionais, a pedido do engenheiro é possível aumentar a espessura até 40 cm, usando uma placa especial aumentando a altura do elemento de bordo, e assim aumentando a espessura da laje de concreto armado. A espessura do isolamento pode ser aumentada sucessivamente com 6, 8, 10 ou 12 cm utilizando lajes de solo auxiliares. Além disso, as lajes podem ser avançadas para além do contorno externo da fundação a uma distância de aproximadamente 1,5 metros, de modo a garantir a proteção contra a possibilidade de congelamento do solo sob a laje.
Graças aos elementos que estão sendo feitos em um molde, eles têm dimensões precisas e repetidas, e sua montagem é simples e rápida.
Vantagens da fundação (radier):

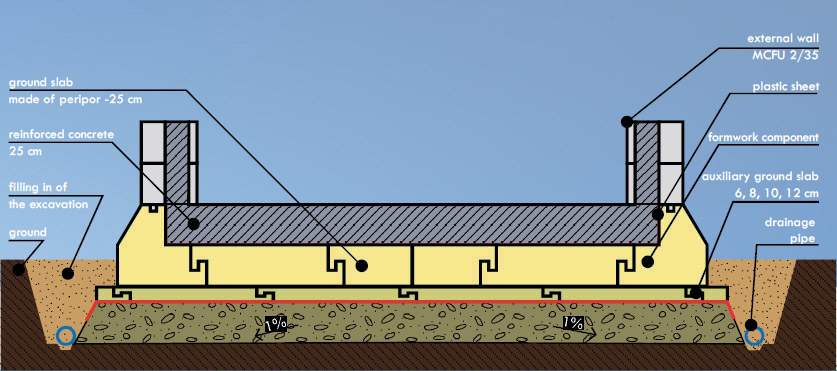

Diagrama simplificado de um fundação (radier) construída com elementos Izodom 2000 Polska.

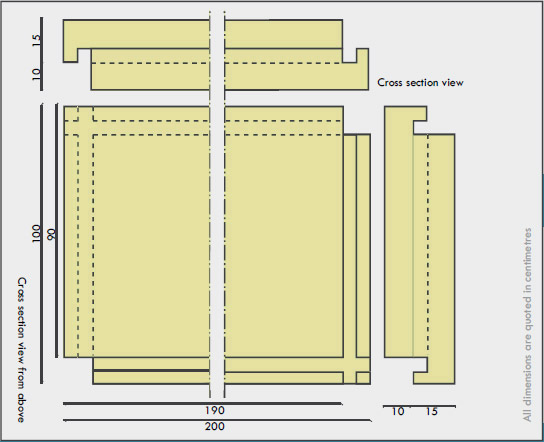

PLACA PARA FUNDAÇÃO (RADIER)

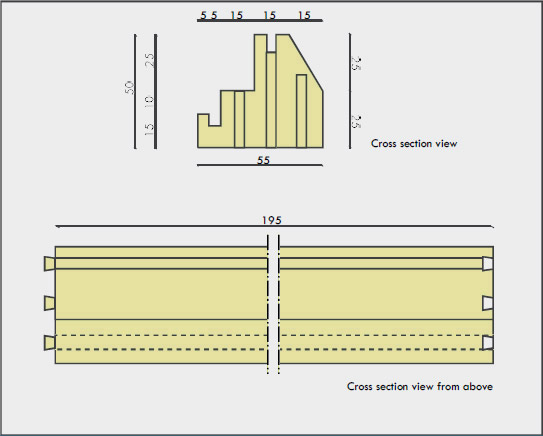

BORDA PARA FUNDAÇÃO (RADIER)
PLACA AUXILIAR PARA FUNDAÇÃO (RADIER)

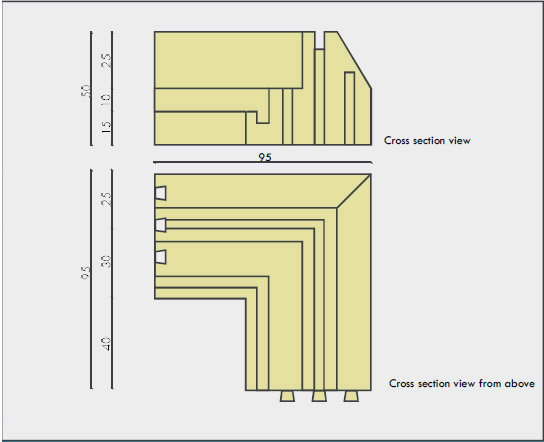

CANTO EXTERNO

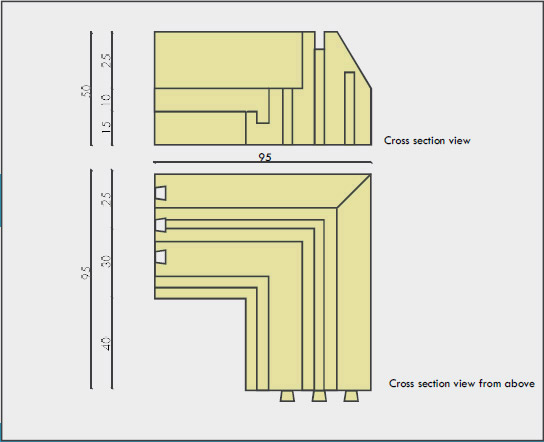

CANTO INTERNO
Matéria prima
Os elementos da fundação (radier) são produzidos em Peripor© que apresenta excelentes propriedades isolantes e ao mesmo tempo é resistente à umidade e aos efeitos de cargas externas consideráveis.
Suas propriedades são iguais às características encontradas nos elementos de espuma fabricados com o material XPS.
A qualidade mais elevada deste material é garantida pela BASF, que é o nosso único fornecedor.
Como construír com placas de fundação (radier)?
Construir estruturas com o uso de elementos de cofragem de fundação (radier) é um processo simples e permite poupar muito tempo.
As principais etapas são as seguintes:
Download PDF
Elementos básicos de cofragem produzidos pela Izodom são utilizados na sua execução. Estes permitem a obtenção de formas variadas de lajes de acordo com o desenho da estrutura a ser construída. O engenheiro deve decidir sobre a classe de concreto e a quantidade de reforço de fibra de aço.
A espessura da laje é de 25 cm. Em casos excepcionais, a pedido do engenheiro é possível aumentar a espessura até 40 cm, usando uma placa especial aumentando a altura do elemento de bordo, e assim aumentando a espessura da laje de concreto armado. A espessura do isolamento pode ser aumentada sucessivamente com 6, 8, 10 ou 12 cm utilizando lajes de solo auxiliares. Além disso, as lajes podem ser avançadas para além do contorno externo da fundação a uma distância de aproximadamente 1,5 metros, de modo a garantir a proteção contra a possibilidade de congelamento do solo sob a laje.
Graças aos elementos que estão sendo feitos em um molde, eles têm dimensões precisas e repetidas, e sua montagem é simples e rápida.
Vantagens da fundação (radier):
-
Execução rápida
Graças ao uso de nossos elementos, é possível reduzir consideravelmente o tempo de construção de fundações. -
Estabilidade
A fundação é um elemento monolítico, muito mais estável do que os fundamentos de bases contínuas atualmente utilizados para as paredes de fundação. -
Maior facilidade na proteção térmica e na impermeabilização
A fundação é mais fácil de isolar não havendo a necessidade de isolamento vertical e horizontal adicional, o que é indispensável no caso das tradicionais bases contínuas de paredes de fundação. -
Facilidade de execução
A fundação é um elemento cuja construção excepcionalmente simples exclui a possibilidade de se cometer erros. -
Posicionamento superficial da fundação (radier)
Graças à possibilidade de posicionar a fundação (radier) a uma profundidade de apenas 0,5 metros, é possível reduzir o escopo do projeto, o tempo e o custo dos trabalhos de terraplenagem.

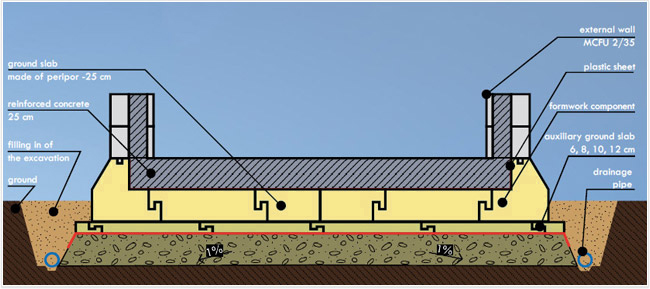

Diagrama simplificado de um fundação (radier) construída com elementos Izodom 2000 Polska.
| ESPESSURAS DISPONÍVEIS DE PLACAS AUXILIARES PARA FUNDAÇÃO (RADIER) | |
| Simbolo | Dimensões (comprimento x largura x espessura) |
| FPL 6 | 195 x 95 x 6 cm |
| FPL 8 | 195 x 95 x 8 cm |
| FPL 10 | 195 x 95 x 10 cm |
| FPL 12 | 195 x 95 x 12 cm |
Os elementos da fundação (radier) são produzidos em Peripor© que apresenta excelentes propriedades isolantes e ao mesmo tempo é resistente à umidade e aos efeitos de cargas externas consideráveis.
Suas propriedades são iguais às características encontradas nos elementos de espuma fabricados com o material XPS.
A qualidade mais elevada deste material é garantida pela BASF, que é o nosso único fornecedor.
Como construír com placas de fundação (radier)?
Construir estruturas com o uso de elementos de cofragem de fundação (radier) é um processo simples e permite poupar muito tempo.
As principais etapas são as seguintes:
- Preparação
Remoção da camada de húmus e solo nativo para uma profundidade de acordo com o projeto. A colocação precisa das instalações de água, drenagem e outros meios. A execução destas obras requer cuidado para evitar a necessidade de reposicionar as instalações internas já executadas no edifício numa fase posterior da construção. Usando brita, cascalho ou areia, formamos uma superfície compactada distribuindo o material em camadas, sendo que a cada camada de material se faça a compactação. A espessura recomendada da areia compactada e do enchimento de cascalho é 15 a 20 cm. Em seguida, no topo da areia compactada e do preenchimento de cascalho, adicionamos um preenchimento de areia compactado de 3 a 4 cm de espessura. Depois que esta areia foi uniformizada e compactada, colocamos um isolamento de impermeabilização de folha de plástico de 0,6 mm de espessura. Colocamos as bordas da folha de plástico na inclinação da areia compactada e do preenchimento de cascalho, para garantir a máxima proteção da fundação (radier) contra os efeitos negativos da umidade. -
Inicio da cofragem
Nós erguemos os elementos de cofragem isoladores de forma a obter o tamanho e a forma necessária da fundação (radier). A forma da fundação (radier) é executada em um módulo de 5 cm. Os elementos inferiores são unidos uns aos outros e ligados um ao outro com os bordos por meio de "encaixes". As arestas são conectadas por meio de encaixe do tipo "macho e fêmea". A fim de garantir as dimensões desejadas dos elementos, nós os cortamos com uma serra de madeira ou um cortador térmica especial (oferecido pela Izodom). -
Drenagem circular
Cavamos uma drenagem circular na escavação das fundações o mais próximo possível da borda inferior da areia compactada e camada de cascalho. O diâmetro dos tubos de drenagem e a distância das paredes planejadas, devem estar de acordo com o projeto. A drenagem deve ser colocada sobre o preenchimento de areia compactada e coberta com cascalho ou areia grosseira. -
Reforço de aço
Executamos reforço de aço da fundação (radier) de acordo com o projeto. Pode ser utilizado reforço de aço tradicional na forma de malha de arame, reforço de aço clássico na forma de barras de aço ou uma solução mista usando estas duas soluções. -
Rigidez
Canais retangulares estão localizados nas bordas horizontais dos elementos de cofragem, nos quais devem ser instalados reforços no momento do preenchimento do concreto sob a forma de tubos retangulares de aço (oferecidos pela Izodom). O objetivo desta solução é eliminar qualquer possível deformação da cofragem resultante da pressão do concreto. -
Preenchimento do concreto
Preencheremos a cofragem com concreto de classe adequada e com resistência adequada. Nós preenchemos as fendas em que os reforços de aço foram colocados com peças moldadas de material isolante oferecido pela Izodom, estes sendo mais barato do que montagem de espuma.
